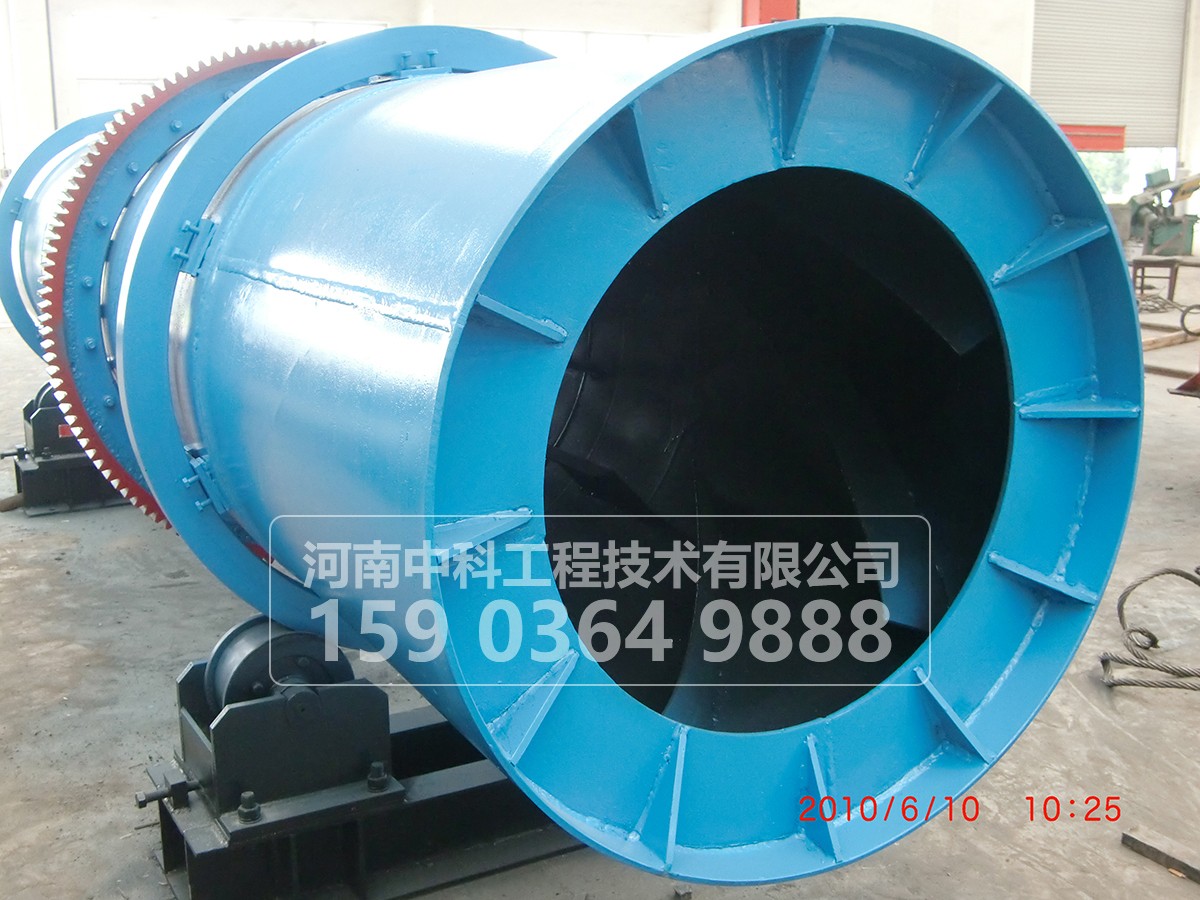

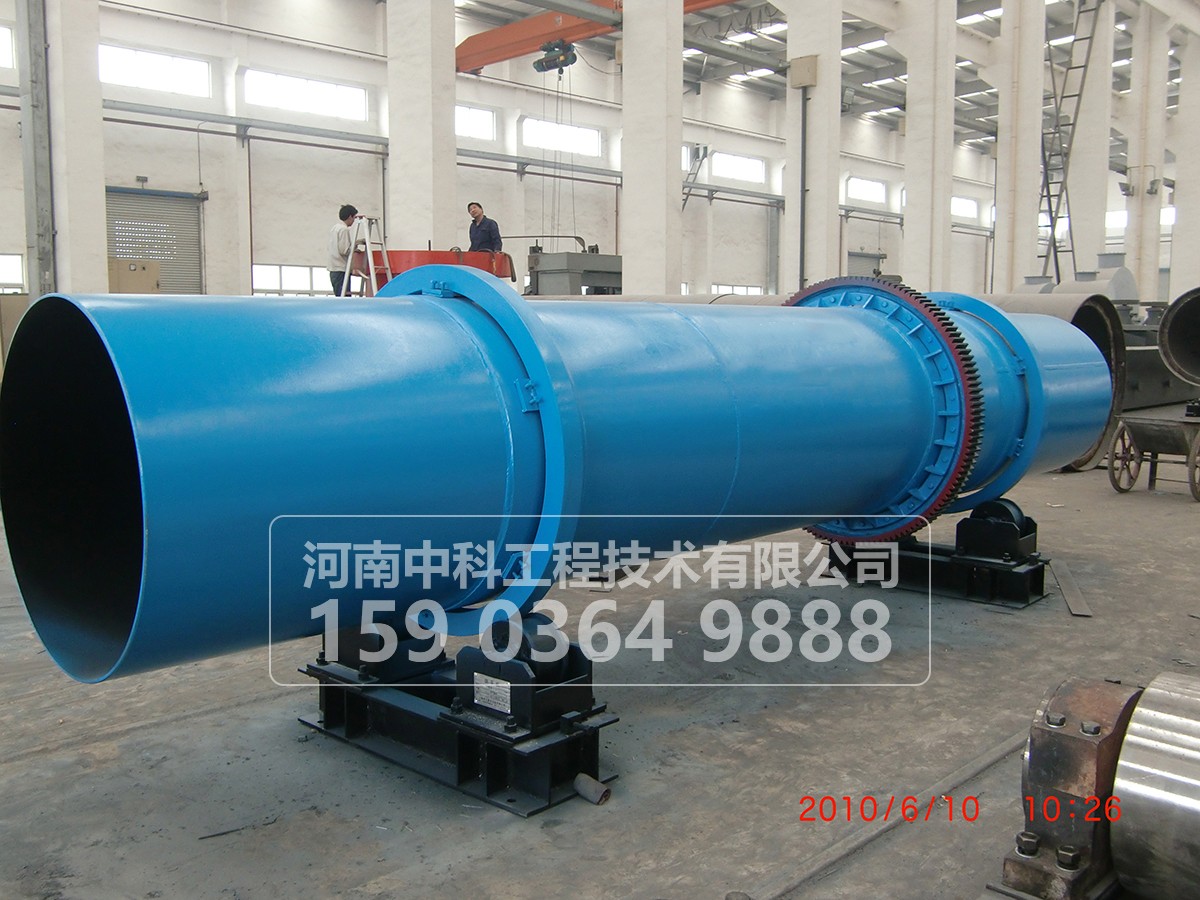

煤泥烘干机

煤泥烘干机 煤泥烘干机 煤泥烘干机 电话咨询:15903649888

产品详情

       回转烘干机主要用于建材行业或治金行业的矿渣、粘土、煤粉,金属选矿业浸出渣等物料的烘干。为了控制烘干机的温度,在进出料装置上配置热电偶,通过温度表可显示烘干机进出料端的温度变化,为更好地控制筒体内的工作温度(一般350-380度)提供了依据。
     该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。我厂烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。
烘干机工作原理:
       烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
 煤泥烘干机性能参数

产品规格(m)生产能力(T/H)主机电主减速机重量(T)
功率(kw)型号型号速比
φ1.2×10m2.57.5Y160M-R3ZL50-16-1
13.5
φ1.5×12m3.3-4.910Y160L-6B3JZQ500-III-2F
18.9
φ1.5×15m4-618.5Y200L-6JZQ500-III-2F
21
φ1.8×12m4-611Y200L-6ZQ50-16II-216.4622.33
φ2.2×12m7-1218.5Y160L-6JZQ650-III31.537.6
φ2.2×14m7-1218.5Y160L-6JZQ750-III31.540
φ2.2×16m1230Y225M-6JZQ750-III31.545
φ2.4×14m1230Y250M-6JZQ750-III31.551
φ2.4×18m10-1337Y250M-6ZL85-13-127.1654
φ2.4×20m10-1437Y250M-6ZL85-13-127.1654.14
φ3×20m2555Y250M-4ZL100-16-141.5278
φ3×25m32-3675YR280M-4ZL100-16-141.52104.9




   一、应用范围
  煤泥专用烘干机是在滚筒干燥机的基础上开发研制而成的新型专用干燥设备,可广泛应用于:
1、煤炭行业煤泥、原煤、浮选精煤、混合精煤等物料的干燥;
2、建筑行业高炉矿渣、粘土、澎润土、石灰石、沙子、石英石等物料的干燥;
3、选矿行业各种金属精矿、废渣、尾矿等物料的干燥;
4、化工行业非热敏性物料的干燥。

 二、产品特点
 1、煤泥烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;
 2、采用顺流干燥方式,烟气与湿物料由同一侧进入烘干机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高;
 3、可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分;
 4、新型给料、排料装置,杜绝了滚筒烘干机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;
 5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强;
 6、烘干机实现了“零水平推力”,大大减少了挡托轮的磨损,筒体运转平稳可靠;
 7、烘干机采用“调心式托轮装置”,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;
 8、可根据用户要求控制产品粒度和水分,干燥煤泥时产品水分可达8%以下,粒度可控制在8mm以下。

 三、技术参数


型号\项目筒体内径 (M)筒体长度 (M)电机功率(kw)筒体转速(r/min)外形尺寸(长×宽×高)(参考)
φ1×8m1.085.53-68×1.9×2.1
φ1×10m1010×1.9×2.1
φ1.2×10m1.21010×1.9×2.1
7.5
φ1.2×12m1212×1.9×2.1
φ1.5×12m1.5121512×2.6×2.8
φ1.5×14m1414×2.6×2.8
φ1.8×14m1.81414×3.0×3.0
18.5
φ1.8×18m182218×3.0×3.0
φ2×18m2.0182218×3.2×3.2
φ2.2×18m2.2183018×4.0×3.8
φ2.2×20m2020×4.0×3.8
φ2.4×18m2.41818×4.0×3.8
φ2.4×20m203720×3.6×3.6
φ2.8×14m2.8147514×4.6×4.6
φ2.8×18m1818×4.6×4.6
φ3×20m3.02011020×5.0×5.0
φ3.2×18m3.21813218×8.0×7.0
φ3.2×20m2020×8.0×7.0











 注:1.煤泥烘干机可根据用户要求及物料性质确定滚筒长径比;
    2.处理能可根据物料性质及产品要求确定,上表所列处理量按干燥浮选精煤计算;
  3.电机功率可跟据物料特性产量等因素选取;
    4.外形尺寸不包括干燥机两端的进、出料装置。
